시스템 개요
HD-VP210S는 전통적인 비디오 프로세서, 2 방향 기가비트 네트워크 포트 출력 및 U 디스크 재생 기능을 통합하는 3-in-one 비디오 프로세서입니다. 그것은 현장 환경의 구성을 단순화 할뿐만 아니라 제품의 신뢰성을 향상시킵니다. 동기 신호 입력 2 채널과 1 채널을 지원합니다.USB 입력, 호텔, 쇼핑몰, 회의실, 전시회, 스튜디오 및 기타에서 사용할 수 있습니다.동기 재생이 필요한 경우; 또한이 장치는 포인트 간 입력/출력을 지원합니다LED 디스플레이가 더 명확한 그림을 표시하도록 허용합니다.

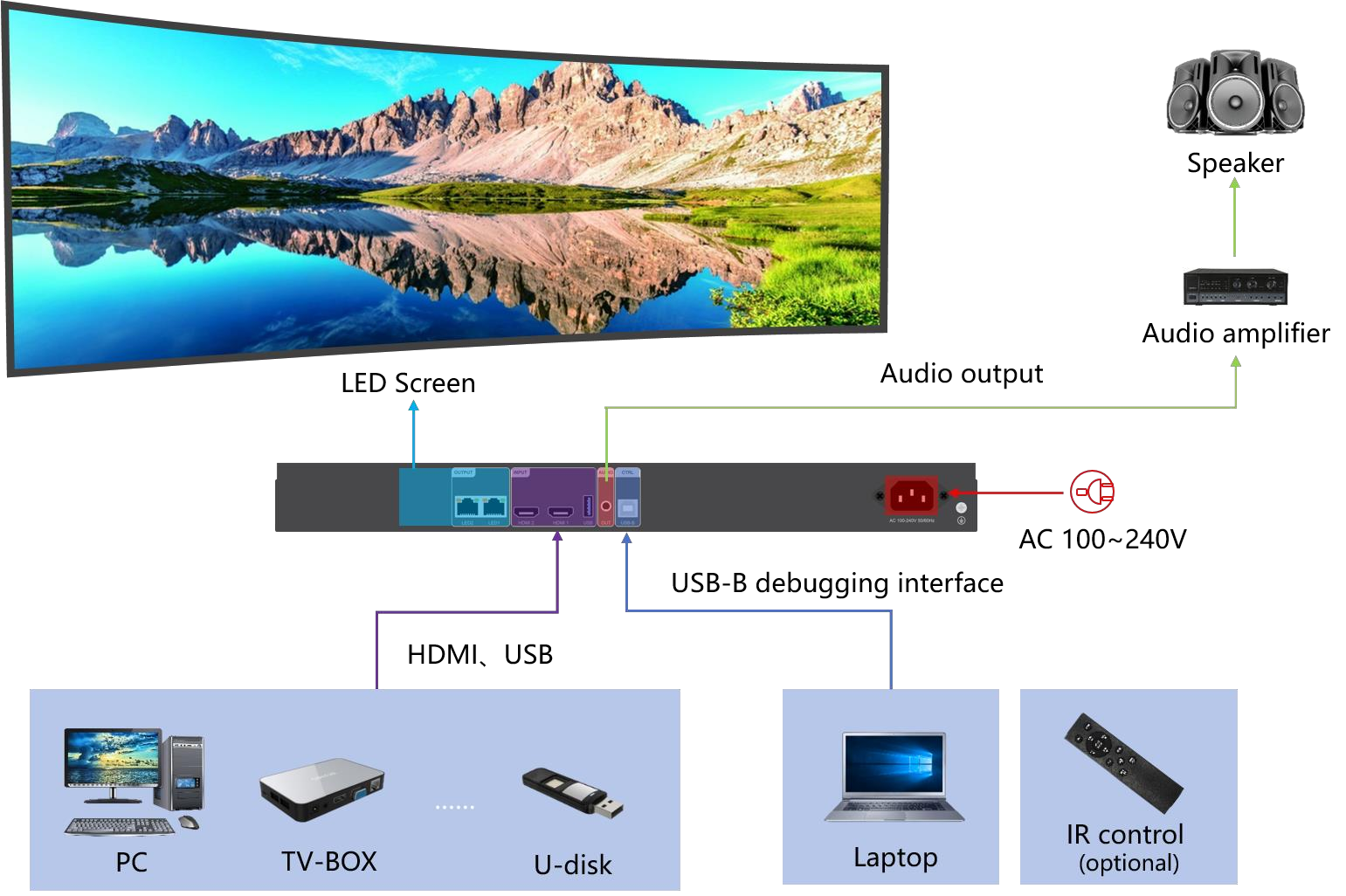

연결 다이어그램
제품 특성
입력
. HDMI의 2 채널을 지원합니다.마음대로 전환 할 수 있습니다.
. 1 채널 USB 입력은 USB 플래시 드라이브의 루트 디렉토리에서 다양한 주류 형식으로 비디오 및 사진을 직접 재생하고 최대 지원을 지원합니다.1920 × 1080@30Hz고화질 비디오 재생;
. 지원합니다2 채널 HDMI 오디오 입력 (두 재생 중 하나를 선택하십시오).
산출
. 2 방향 기가비트 네트워크 포트와 함께 제공되며, 수신 카드에 직접 계단식으로 캐스케이드 할 수 있습니다.
. 최대 값로딩 용량3840 픽셀의 최대 너비 지지대와 2500 픽셀의 최대 hight 지원을 가진 130 만 픽셀입니다.
. 1 채널 TR 3.5mm 표준 2 채널 오디오 출력.
특징
. 완료에 대한 제한된 양도 지원;
.1 터치 밝기 조정을 지원합니다.
.디스플레이의 오용이 이상을 유발하지 않도록 잠금 버튼을 지원합니다.
.비디오 신호는 전환, 자르기 및 확대 될 수 있습니다.
. 적외선 원격 제어를 지원합니다 (선택 사항).
모습

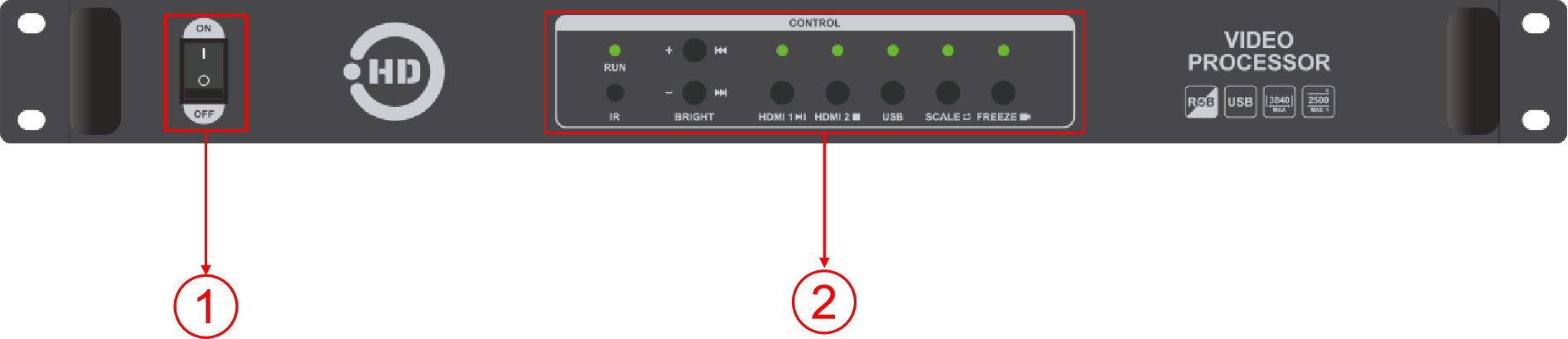

Fr온타 패널：
| 핵심 설명 | ||
| 아니요. | 단추 | 설명 |
| 1 | 전원 스위치 | ControlSAC 전원 입력 |
|
2 | 달리다 | 장치 실행 상태 표시기 |
| IR | 적외선 원격 제어를받습니다 | |
| 밝은+ | 밝기가 증가 / U-Disk에서 다음 프로그램 파일을 재생합니다. | |
| 밝은- | 밝기는 U- 디스크에서 이전 프로그램 파일을 줄 / 재생합니다. | |
| HDMI1 | 이전 U- 디스크 프로그램을 재생/재생하려면 HDMI 신호를 선택하십시오 | |
| HDMI2 | 다음 U- 디스크 프로그램을 재생/재생하려면 HDMI 신호를 선택하십시오 | |
| USB | U 디스크 프로그램을 재생하려는 선택을 선택/U- 디스크 프로그램 재생 중지 | |
| 규모 | 부분/전체 화면 스위치 버튼 | |
| 꼭 매달리게 하다 | 한 번의 클릭 / 비디오 및 이미지 전환 재생으로 동결 | |

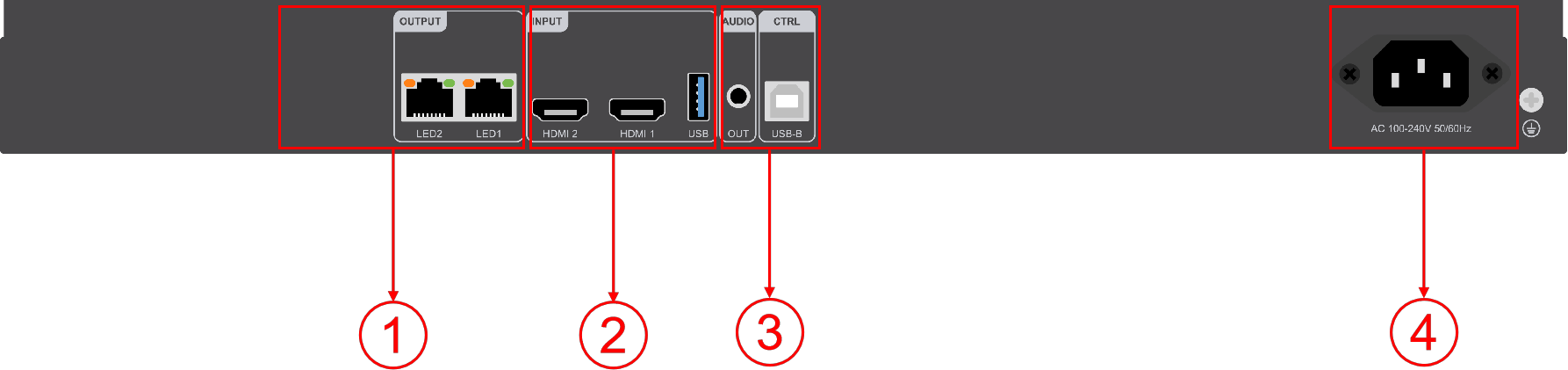

rear 패널：
| 입력 인터페이스 | |||
| 아니요. | 인터페이스 이름 | 수량 | 설명 |
|
2 | USB | 1 | USB2.0 입력 인터페이스, USB3.0에 적합합니다 U-disk는 비디오와 사진을 재생하도록 삽입 할 수 있습니다 비디오 파일 형식 : MP4, AVI, MPG, MKV, MOV, VOB 및 RMVB; 비디오 인코딩 : MPEG4 (MP4), MPEG_SD/HD, H.264 (AVI, MKV), FLV; 이미지 파일 형식 : JPG, JPEG, PNG 및 BMP 비디오 해상도 : 최대 지원 1920 × 1080@30Hz |
| HDMI | 2 | HDMI 입력 인터페이스 인터페이스 양식 : HDMI-A 신호 표준 : HDMI1.4 후진 호환 해상도 : VESA 표준, ≤1920 × 1080p@60Hz 오디오 입력을 지원합니다 | |
| 4 | 전원 공급 장치 | 1 | AC 100 ~ 240V, 50/60Hz |
| 출력 인터페이스 | |||
| 아니요. | 인터페이스 이름 | 수량 | 설명 |
| 1 | 기가비트 네트워크 포트 | 2 | RGB 데이터 스트림을 전송하기 위해 캐스케이드 수신 카드에 사용됩니다. 각네트워크 포트는 655,360 픽셀의 범위를 제어합니다. 도킹 다중 기능 카드를 지원합니다 |
| 3 | 오디오 출력 | 1 | TRS 3.5mm 2 채널 오디오 출력 인터페이스고전력 오디오 외부를 위해 오디오 전원 증폭기에 연결하십시오 증폭기 |
| 제어 인터페이스 | |||
| 아니요. | 인터페이스 이름 | 수량 | 설명 |
| 3 | USB-B | 1 | 디버깅 장비를 위해 컴퓨터에 연결하십시오 |

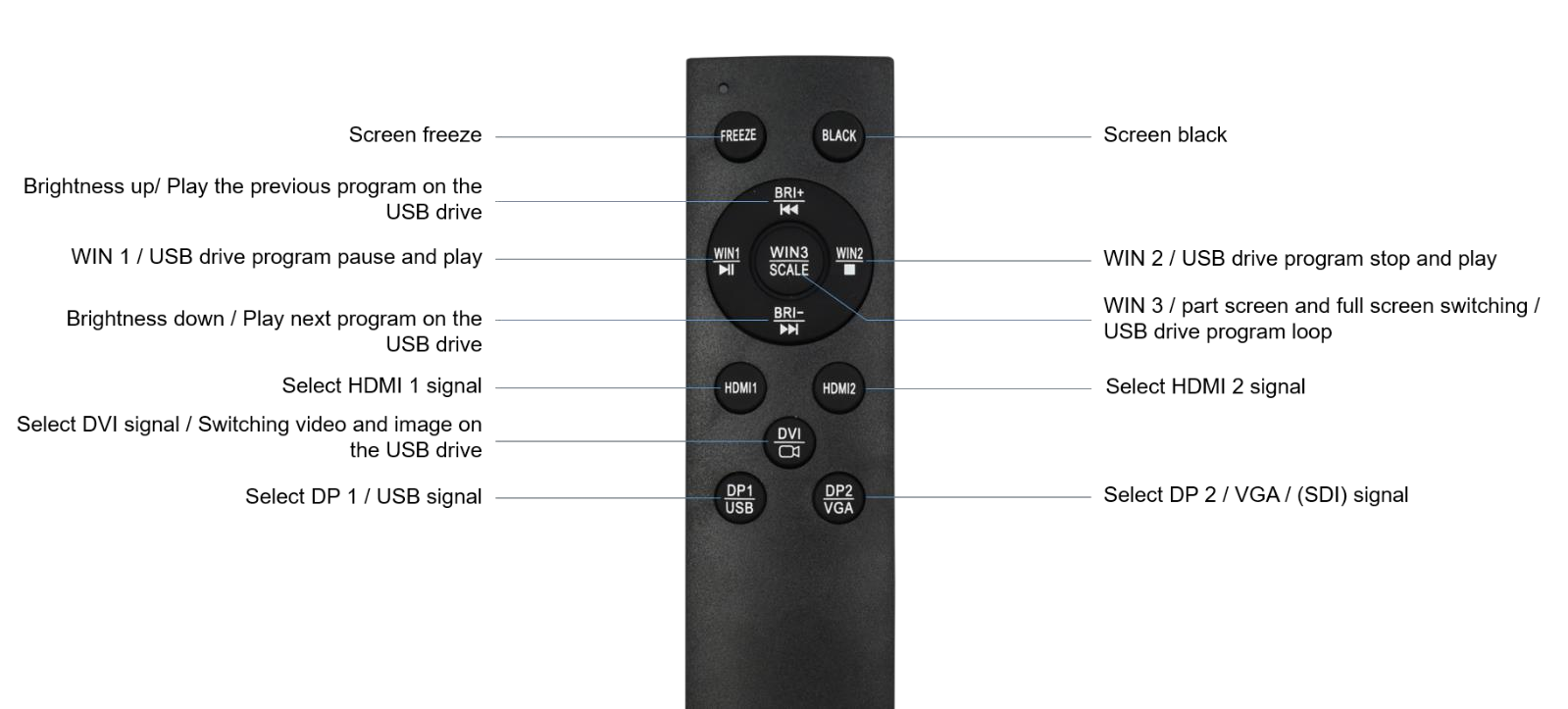

* 리모콘의 개략도는 다음과 같습니다. 선택 사항입니다. 필요한 경우 연락하십시오
그레이 스케일 판매 또는 기술 지원 사전.

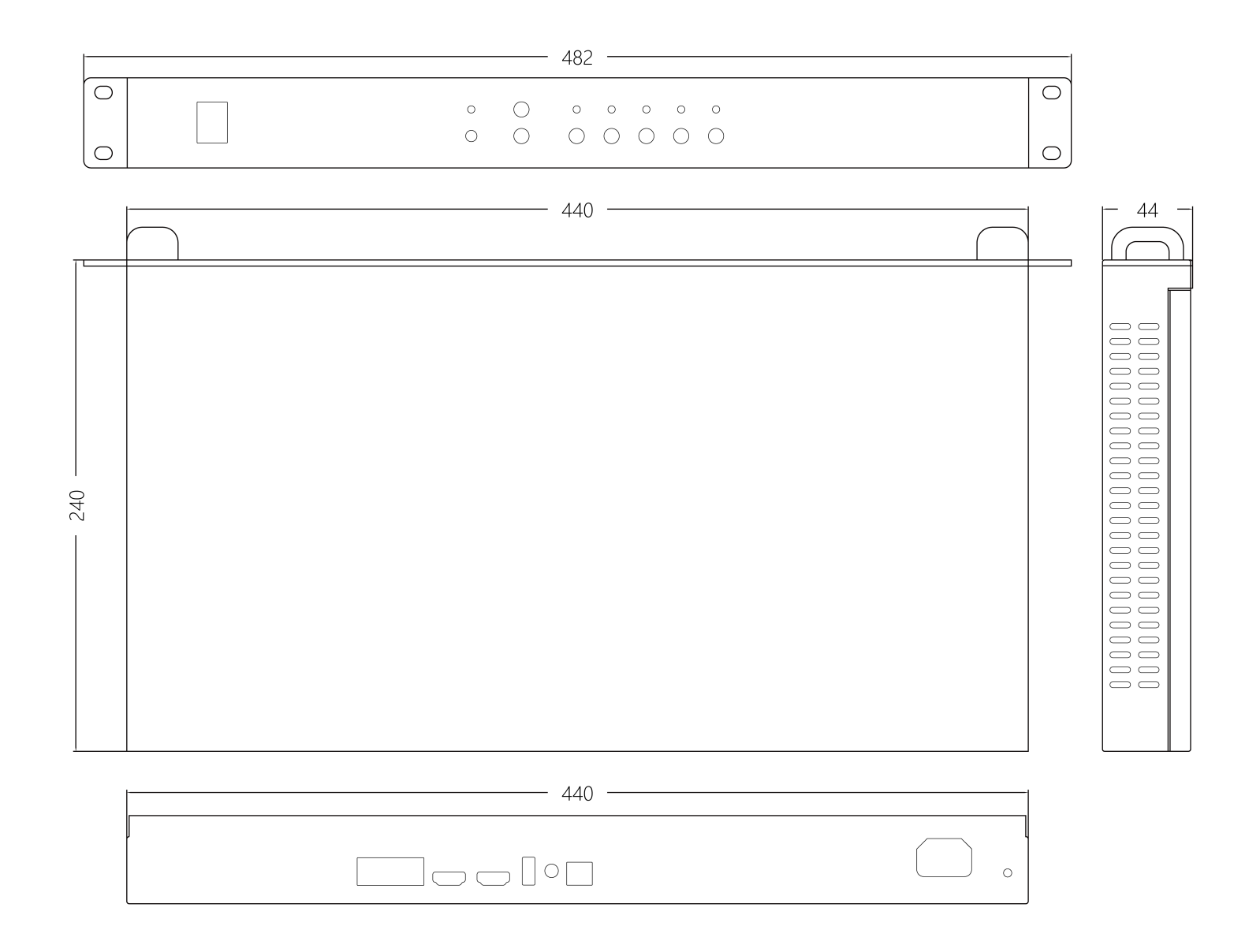

제품 크기
기본 매개 변수
| 매개 변수 항목 | 매개 변수 값 | |
| 섀시 사양 | 1U 표준 | |
| 전기 같은명세서 | 전원 공급 장치 | AC 100 ~ 240V 50/60Hz |
| 전력 소비 | 14W | |
| 일하고 있는환경 | 작업 온도 (℃) | -20 ℃ ~ 55 ℃ |
| 작동 습도 (RH) | 20%RH ~ 90%RH (응축 없음) | |
| 저장환경 | 저장 온도 (℃) | -20 ℃ ~ 60 ℃ |
| 저장 습도 (RH) | 10%RH ~ 95%RH (응축 없음) | |
| 장비명세서 | 크기 | W × H × D/482mm × 44mm × 240mm |
| 순 중량 | 2.4kg | |
| 포장명세서 | 포장 크기 | W × H × D/515mm × 82mm × 355mm |
| 포장 무게 | 3.5kg | |
